In industriële toepassingen ondergaan kleppen meestal geen sterkte -testen tijdens regelmatig gebruik. Na reparaties of wanneer de kleplichaam en de motorkap corrosieschade hebben geleden, worden sterkte -tests noodzakelijk om veiligheid en prestaties te waarborgen.
Veel voorkomende druktestmedia zijn onder meerwater, olie, lucht, stoom en stikstof. Hieronder staan de testmethoden voor verschillende soorten industriële kleppen, waaronder pneumatische kleppen.
⚫ Balkleptests
1️⃣ Drijvende kogelventiel
De klep zou moeten zijnhalf geopendTijdens de krachttest.
SEAL TEST: introduceer het testmedium van het ene uiteinde en houd het andere uiteinde gesloten. Draai de bal meerdere keren en controleer vervolgens op lekken op het afdichtingsoppervlak, verpakking en pakking. Herhaal van het andere uiteinde.

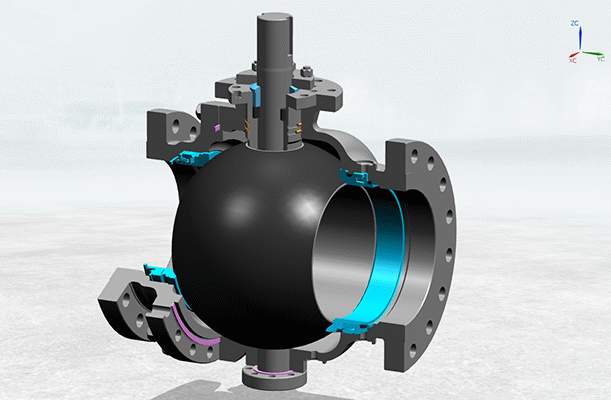

2️⃣ TRUNNION BALLK
Draai de bal een paar keer voor het testen.
Sluit de klep, introduceer het testmedium vanaf het ene uiteinde en controleer op drukval in de tijd. Herhaal van het andere uiteinde.
Met de klephalf geopend, Beide uiteinden gesloten en de kamer gevuld met het medium, inspecteren op lekken bij de verpakking en pakking.
3️⃣ Drieweg balventiel
Moet in alle schakelposities worden getest om de afdichtingintegriteit te garanderen.
🔵 Checkkleptests
Til terugslagkleppen opzou hun schijfas in een verticale positie moeten hebben.
Swing Check Valveszou hun kanaalas bijna parallel aan de grond moeten hebben.
Sterkte -test: introduceer testmedium van deinlaatzijde, het gesloten houden van de uitlaat. Als er geen lekkage is bij de kleplichaam en de motorkap, gaat het voorbij.
Afdichtingstest: introduceer medium van deuitlaatzijde, controleer op lekkage bij het afdichtoppervlak, verpakking en pakking.

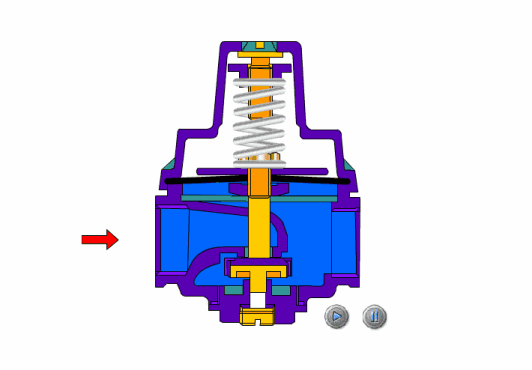

🟢 Testen van drukontlastklep
1️⃣ Sterkte -tests worden uitgevoerdvoor of na de montage. Testduur hangt af van de grootte:
Dn <50 mm ➝1 min min minie minuut 1 min min minie duur 1 minuut
Dn 65-150 mm ➝Groter dan of gelijk aan 2 minuten
DN> 150 mm ➝Groter dan of gelijk aan 3 minuten
2️⃣ afdichtingstest:
Lucht\/water: 1.1 × nominale druk.
Stoom: Max bedrijfsdruk bij werktemperatuur.
Pas de regulerende schroef geleidelijk aan om te controleren of de uitlaatdruk verandertsoepel en continuzonder vast te houden.
VoorStoomdrukontlastkleppen, na het aanpassen van de inlaatdruk, sluit de afsluitklep. De uitlaatdruk moet binnen bepaalde limieten blijven voor2 minuten.

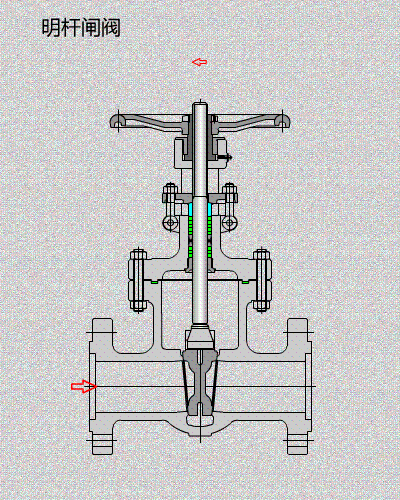

🟠 Gate -kleptesten
1️⃣ Strength -test is hetzelfde als voor Globe -kleppen.
2️⃣ Afdichtingstests:
Methode 1 (tussenliggende druktest):Verhoog de interne druk naar het gespecificeerde niveau, sluit de poort en controleer beide kanten op lekkage.
Methode 2:Onder druk de klep danVerwijder de blinde plaatAan de ene kant om de afdichting te inspecteren. Draai de klep om en herhaal.
Inpakken en pakkingafdichting moet worden getest vóór de afdichting van de stoel.

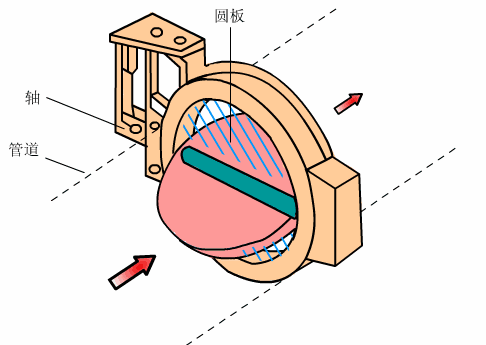

🟣 Butterfly -kleptesten
1️⃣ Strength -test is hetzelfde als voor Globe -kleppen.
2️⃣ afdichtingstest:
Introduceer testmedium van deinlaatzijde, het behouden van de vlinderschijfopenentijdens het afdichten van de uitlaat.
Verhoog de druk naar het gespecificeerde niveau en controleer op lekken bij de verpakking en andere afdichtingen.
Sluit de schijf, open de uitlaat en inspecteer de schijfafdichting.
(Vlinderkleppen die worden gebruikt voor stroomregulatie vereist mogelijk geen afdichtingstest.)

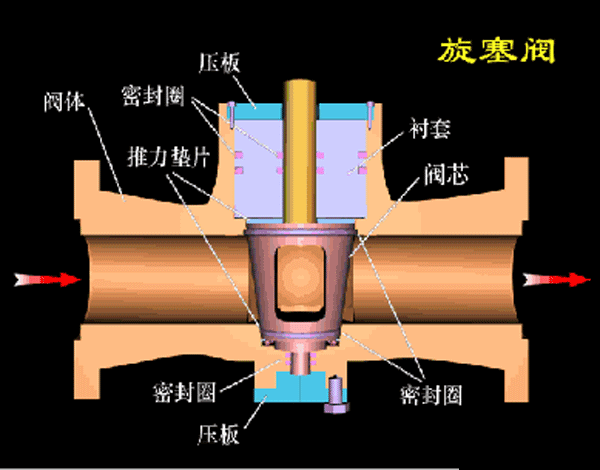

🟤 Plugkleptests
1️⃣ Sterkte -test: introduceer testmedium vanaf het ene uiteinde,draai de stekkernaar alle werkposities en inspecteer op lekken.
2️⃣ afdichtingstest:
Tweerichtingskleppen: Gelijk dan de druk in de kamer en doorgang, danDraai de stekker op de gesloten positieen controleer op lekken.
Drieweg- en vier-weg plugkleppen: Equalialiseer de druk en controleer alle gesloten posities.
💡 Gebruik voor gaskleppen lucht met 1,25 x werkdruk voor de afdichtingstest.
🟠 Globe -kleptests
1️⃣ Sterkte -test: Open de klep volledig, injecteer het medium en controleer op lekken bij de kleplichaam en de motorkap.
2️⃣ afdichtingstest:
Klepstam zou moeten zijnverticaal.
Introduceer testmedium vanOnder de klepschijf, inspecteer de verpakking en pakking.
Sluit de schijf en controleer op lekken vanaf de uitlaatzijde.
Als zowel sterkte- als afdichtingstests nodig zijn, voert u eerst de sterkte -test uit en vervolgens een lagere druk naar het afdichtingstestniveau.
💡 Afhaalmaaltijden:Verschillende kleppen vereisen andersdruktestmethoden om veiligheid en prestaties te waarborgen. Het kiezen van de juiste testprocedures is cruciaal voor het voorkomen van storingen in industriële toepassingen.
